四通單頭雙頭電熱管制作：
直徑（公制）【mm】：3；4；5；6；6.5；8.0；10；12；12.5；14；16；18；20
（非標可定做）
直徑（英制）【″】：1/8；1/4；3/8；1/2；5/8；3/4（非標可定做）
外套材料：A. 不銹鋼304 B. 不銹鋼310S C.NCF800
加熱元件最高外套溫度：750℃
電阻材料：NiCr8020
高壓穩定性（高溫）額定電壓≤24V -500V-DC＞24V 1500V-AC
絕緣電阻（500［V-DC］未加熱）：≥50MΩ
最大漏電流（253［V-AC］未加熱）：≤0.5mA
長度誤差：±1.5mm
功率誤差（未加熱）：+5% -10%
輸入電壓：12V-440V(非標可定做)
接線端不加熱長度：＜3mm-20mm
非接線端不加熱長度：＜3mm-20mm
連接導線：
a. 玻璃纖維絕緣鎳導線（耐溫450度-750度）
b. 壓接鐵氟龍線（耐溫250度）
c. 壓接硅絕緣線（耐溫200度）
d. 壓接玻璃纖維絕緣鎳導線（耐溫450度 )
四通熱流道加熱器規格
扁形：（1.3*2.3）、（4.8*8.6）、（2.4*4.2）；
方形：（3.0*3.0）、（3.5*3.5）
（非標可定做）
材料：A.304不銹鋼 B.310S不銹鋼 C.NCF800
加熱元件最高外套溫度：750℃
電阻材料：NiCr8020
高壓穩定性（高溫）額定電壓≤24V -500V-DC＞24V 800V-AC
絕緣電阻（500［V-DC］未加熱）：≥50MΩ
最大漏電流（253［V-A］未加熱）：≤0.5mA
長度誤差：±2mm
功率誤差（未加熱）：+5% -10%
輸入電壓：12V-440V(非標可定做)
連接導線：壓接鐵氟龍線（耐溫250度）
（有特殊可制作）
|

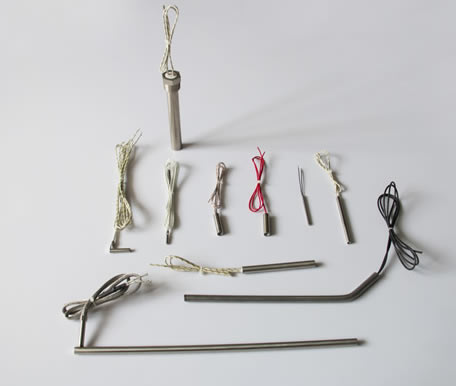

一、 發熱管的基本結構：
發熱管是以不銹鋼金屬為外殼，沿管內中心軸向均布螺旋電熱合金絲（鎳鉻8020）其空隙填充壓實具有良好絕緣導熱性的氧化鎂砂，管口用液體膠或硅膠或陶瓷膠密封（潮濕環境可做防潮設計），連接導線均采用純鎳（銅）、高溫耐磨線材。這種金屬電熱元件可以加熱空氣，金屬模具和各種液體。
二、 發熱管的特殊設計：
根據發熱管的不同使用狀態、安全及安裝需求，發熱管還會包括封口結構、90度彎頭出線、附帶法蘭固定、壓接波紋管、壓接不銹鋼網、管口帶螺牙裝置、內置熱電偶、保險絲等其他結構。
三、 發熱管的性能、應用及壽命：
發熱管是在金屬管中放入電熱元件，并在空隙部分緊密填充有良好耐熱性、導熱性和絕緣性的結晶氧化鎂粉，再經其它工藝處理而成。發熱管是專門將電能轉化為熱能的加熱元件。它具有結構簡單，機械強度高、熱效率高、安全可靠、安裝簡單，廣泛適用于塑膠模具、包裝機械、擠出機、自動化設備、醫療機械、熱壓模等。
正常使用情況下使用壽命有10000小時以上。
四、 發熱管電阻計算：
舉例：220V1500W的電熱管
P=1500瓦（功率） U=220伏（電壓） 求I（電流）
I=P/U=1500/220≈6.82安
歐姆定律 求：R（電阻）
R=U/I=220/6.82≈32.27歐
五、 發熱管使用注意事項：
1. 發熱管應放于干燥處。
2. 帶熱電偶的發熱管接線時注意區分正負極。
3. 發熱管使用電源時注意電壓。
|
